螺紋種類有很多種，畫法也有不少，新手朋友有些混淆，下面對螺紋畫法做一個總結。

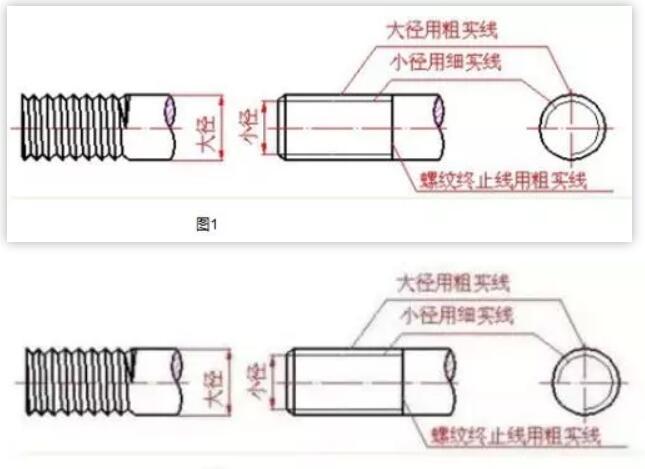

1.外螺紋

國標規定，螺紋的牙頂（大徑）及螺紋的終止線用粗實線表示，牙底（小徑）用細實線表示，在平行于螺桿軸線的投影面的視圖中，螺桿的倒角或倒圓部分也應畫出；在垂直于螺紋軸線的投影面的視圖中，表示牙底的細實線圓只畫約3/4圓，此時螺紋的倒角規定省略不畫，如圖1.

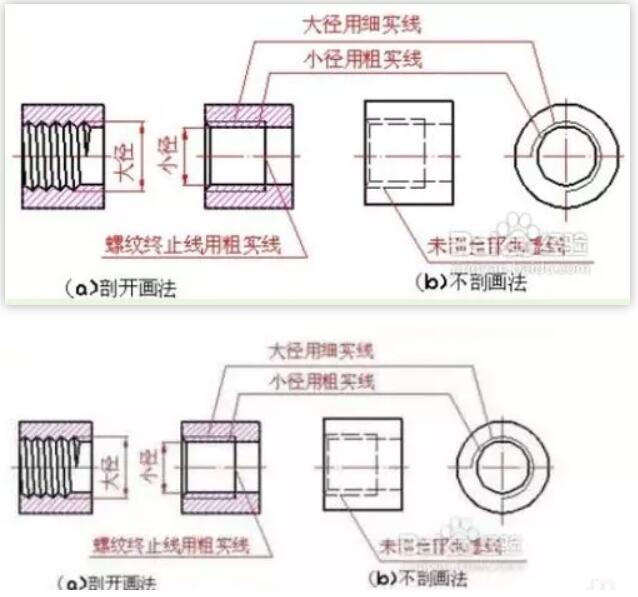

2.內螺紋

圖2是內螺紋的畫法。剖開表示時[圖（a）]，牙底（大徑）為細實線，牙頂（小徑）及螺紋終止線為粗實線。不剖開表示時[圖 （b）]，牙底、牙頂和螺紋終止線皆為虛線。在垂直于螺紋軸線的視圖中，牙底仍然畫成約為3/4圈的細實線，并規定螺紋的倒角也省略不畫。

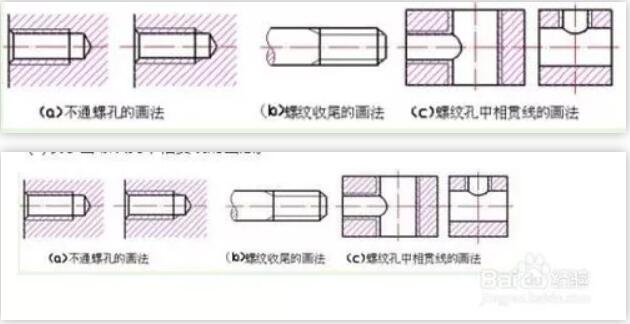

3、螺紋盲孔畫法

繪制不穿通的螺孔時，一般應將鉆孔的深度和螺紋部分的深度分別畫出，如圖3（a）。當需要表示螺紋收尾時，螺紋尾部的牙底用與軸線成30o的細實線表示，如圖3（b）。圖3（c)表示出螺紋孔中相貫線的畫法。

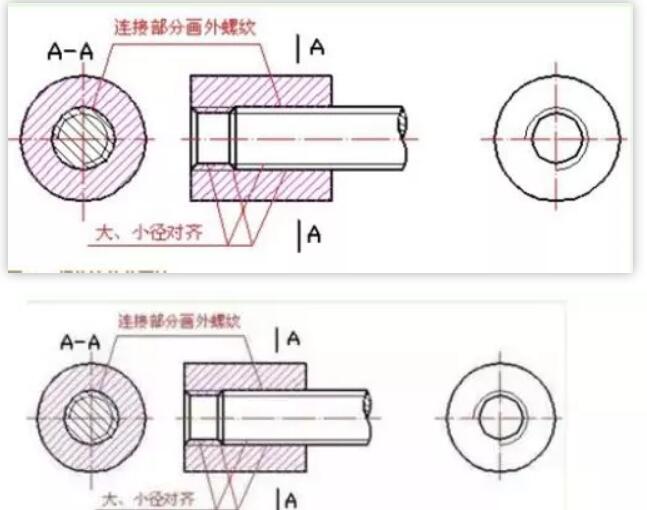

4、內、外螺紋連接的畫法

如圖4表示裝配在一起的內、外螺紋連接的畫法。國標規定，在剖視圖中表示螺紋連接時，其旋合部分應按外螺紋的畫法表示，非旋合部分仍按各自的畫法表示。

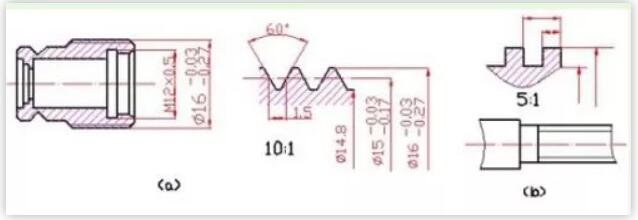

5、非標準螺紋的畫法

畫非標準牙型的螺紋時，應畫出螺紋牙型，并標注出所需的尺寸及有關要求，如圖5。

注意事項

各種螺紋的畫法相同時，為了便于區別，還必須在圖形上進行標注
